GDXF型多相混合气浮

GDXF型多相混合气浮


一、概述:

在给水排水处理工艺中对于比重接近于水的微小悬浮物的去除,气浮分离技术是有效的方法。而多相混溶气浮作为一种新型气浮设备,能够更方便地的去除工业和城市污水中的油脂类、胶状物和悬浮固体,是一项优良的污水处理技术。

由于多相混溶气浮的独特性能,它可以应用在许多不同的领域。并且具有设计简单,操作方便、运行稳定可靠等特点。



二、型号表示方法

GDXF—    —— 处理量(m3/h)

——多相混溶气浮



三、特点

※无需空压机和压力容器;

※节省运行费和占地面积,节省投资;

※简单,紧凑,免维护;



四、应用范围

多相混溶气浮主要适用于:

※石化加工业的含油废水处理

※石油开采业的含油废水及回注水

※肉类加工业的屠宰废水处理

※乳品加工业的油脂废水处理

※纸浆制造和造纸业的白水处理

※机械加工业的含油废水处理

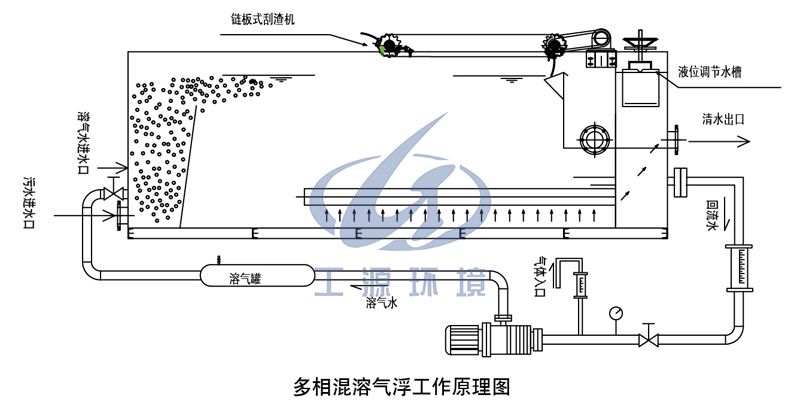

五、工作原理

多相混溶气浮的性能主要取决于多相混溶液体中的含气量。当泵吸入液体的时候,在泵口端形成一定负压,空气便经吸气孔和液体一起被吸入,经过高速旋切的泵叶轮剪切,气体便溶解于液体中。通过调整运行工况点和气、液的混合比例可以获得高度弥散的微气泡或满足更大挟气量的要求。根据泵的规格型号不同,液体中的含气量可以达到 30% 。当这些饱和(甚至超饱和)溶气水进入溶气罐,经过一定时间的稳定后,再经过释放装置瞬间减压便释放出高度致密,平均直径小于30μm的微小气泡。

最后絮凝好的污水进入气浮池后和这些微气泡混合,微气泡会附着到悬浮物上并将固体悬浮物带到水面。到达水面后固体悬浮物便依靠这些气泡支撑维持在水面,通过刮渣机将表面形成的浮渣刮到浮渣槽。

六、主要技术参数

GDXF系列多相混溶气浮技术参数表

型号

处理量

(m3/h)

池长

(m)

池宽

(m)

池深

(m)

多相流泵

(kw)

刮渣机

(kw)

总功率

(kw)

GDXF-3

3

2.5

0.8

1.9

1.1

0.37

1.47

GDXF-5

5

3.0

1.0

1.9

1.1

0.37

1.47

GDXF-10

10

4.0

1.2

2.1

2.2

0.37

2.57

GDXF-15

15

4.5

1.5

2.1

3.0

0.37

3.37

GDXF-20

20

4.5

1.8

2.1

3.0

0.37

3.37

GDXF-30

30

5.5

2.0

2.1

4.0

0.37

4.37

GDXF-40

40

6

2.2

2.1

4.0

0.37

4.37

GDXF-50

50

6

2.7

2.1

4.0

0.37

4.37

GDXF-60

60

7

2.8

2.1

5.5

0.37

5.87

GDXF-70

70

8

3.0

2.1

5.5

0.55

6.05

GDXF-80

80

9

3.2

2.1

11

0.55

11.55

GDXF-100

100

9

3.6

2.1

15

0.55

15.55

样本参数及图片仅供参考,工源公司保留持续改进的权利,所有参数以双方确认为准。

有关设备外形尺寸、基础及管路布置等,请访问工源网站或致电索取。
