GFG系列刮渣机

一、用途

GFG型系列刮渣机用于各种矩形气浮池的刮渣和撇渣。分成组合式(适用于池宽小于4m)和行车式(适用于池宽大于4m)两类。

二、型号表示方法

GFG—  □ —— 轨道中心距(m)

—— 刮渣机

三、特点

刮渣机主要由行车梁、撇渣装置、驱动装置、电气控制装置、导轨及撞块等几个部分组成。

刮渣机可自动运行，当运行到终点时，依靠碰撞挡块，使刮渣板落下，同时通过行程开关自动换向运行，刮渣机开始将液面浮渣由池子的一端刮到池子的另一端。刮渣机回到起点后又依靠池壁的导程板，使装有导轮的刮渣板抬起，同时通过行程开关自动换向，完成一次刮渣行程。

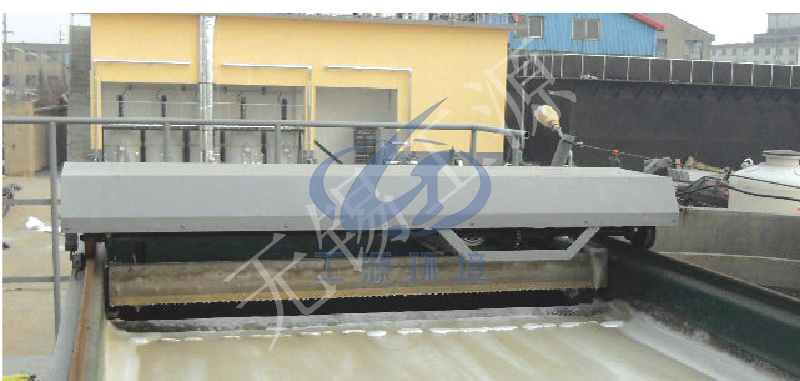

设备外形图见附图1，土建条件见附图2，设备主要技术参数见附表1。

设备技术参数

表1

说明：客户订货时需要提供详细的土建条件图，若为特殊规格，我公司可以另行设计制造。
