GWAF型涡凹气浮

一、概述：

在给水排水处理工艺中对于比重接近于水的微小悬浮物的去除,气浮分离技术是有效的方法。

涡凹气浮是一种新型的悬浮污染物分离净化设备，专门为去除工业和城市污水中的油脂类、胶状物和悬浮固体设计的，是一项优良的污水处理技术，它通过特殊设计的散气叶轮将微气泡直接均匀的注入污水中而不需要通过复杂的溶气技术事先进行溶气，所以不会发生阻塞现象，具有设计合理，操作方便、运行经济可靠等特点。

二、型号表示方法

GWAF—  □  —— 处理量(m3/h)

——涡凹气浮

三、特点

※无需循环泵，空压机、压力容器；

※节省运行费和占地面积，节省投资；

※简单，紧凑，免维护；

※特别适用于含油污水处理。

四、应用范围

涡凹气浮主要适用于：

※石化加工业的含油废水处理

※石油开采业的含油废水及回注水

※肉类加工业的屠宰废水处理

※乳品加工业的油脂废水处理

※纸浆制造和造纸业的白水处理

※机械加工业的含油废水处理

五、工作原理

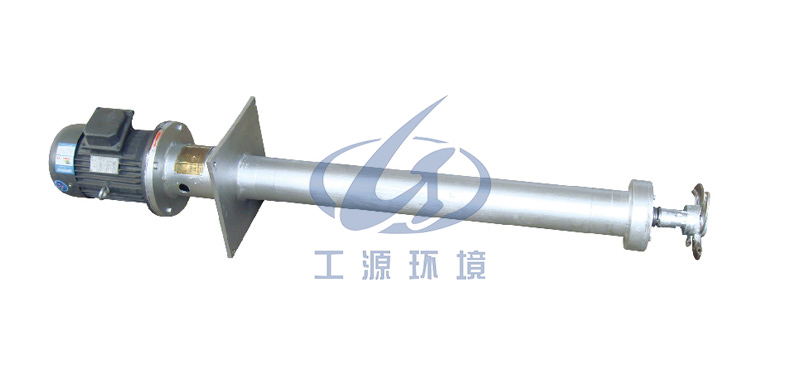

涡凹气浮由曝气机、气浮池体、刮渣机和电气控制箱组成。曝气机通过电机高速旋转吸入空气而产生气泡。然后通过不锈钢散气叶轮把“微气泡”均匀地分布于污水中。

曝气机利用传动叶轮高速旋转造成离心力，并在其周围产生负压将水面上方的空气或其他气体抽入曝气口，再从浸没在水中的曝气出口释放出来。当散气叶轮的小孔中产生气泡时，高速旋转的叶轮会把气泡切割成直径30~100微米的细小气泡碎片。絮凝好的污水进入气浮池后和这些微气泡混合，将固体悬浮物带到水面。上浮过程中，微气泡会附着到悬浮物上，到达水面后固体悬浮物便依靠这些气泡支撑维持在水面，通过刮渣机将表面形成的浮渣刮到浮渣槽。

六、主要技术参数

GWAF系列涡凹气浮技术参数表

样本参数及图片仅供参考，工源公司保留持续改进的权利，所有参数以双方确认为准。
