GF型组合气浮

GF型组合气浮

一、用途

在给排水处理工艺中,固、液分离技术及设备是关键项目之一。对于比重接近于水的微小悬浮颗粒的去除,气浮是有效的方法之一。



二、型号表示方法

GF  - □T  —— 处理量(m3/h)

——黑臭水体自理专用气浮

三、特点

※占地小、电耗省、操作方便、管理简单;

※溶气效率高,处理效果稳定,机、电、仪实现了一体化控制。

※该装置采用GFA型溶气系统,它结构巧妙,溶气效率高达90%以上,拥有多项技术,具备了其他溶气装置所不具备的超强抗堵塞能力。

※该装置采用新型溶气释放器,释气完善度高,微气泡平均粒径仅为15~30微米。

※该装置采用链板式刮渣机,运行平稳可靠,刮渣效率高。



四、构造及工作过程

GF型组合气浮设备由气浮池体、溶气系统、溶气回流管路、溶气水释放装置、刮渣装置(根据用户需要可以分别采用组合式、行车式和链板式)和电控柜等部件组成。

气浮分离技术是指空气与水在一定的工作压力下,使气体更大限度地溶入水中,力求处于饱和状态,然后把所形成的压力溶气水通过减压释放,产生大量的微细气泡,与水中的悬浮絮体充分接触,使水中悬浮絮体粘附在微气泡上,并随气泡一起浮到水面,形成浮渣并刮去浮渣,从而净化水质。

气浮主要起固液分离作用(同时可以降低COD、BOD、色度等)。在原水中加入絮凝剂PAC或PAM,经过有效絮凝反应(时间、药量和絮凝效果须由实验测定)后,原水进入组合气浮接触区。在接触区内,溶气水中的微气泡与原水中絮体相互粘合,一起进入分离区,在气泡浮力的作用下,絮体与气泡一起上升至液面,形成浮渣。浮渣由刮渣装置刮至污泥区。下层的清水通过集水管自流至清水池。其中一部分清水回流,供溶气系统使用,另一部分则排放。

技术参数见表1,外形图见图1、图2,外形尺寸见表2,表3。



五、应用范围

气浮作为水处理的一个工艺被广泛用于污水处理及给水净化工程。本设备适用于:

※造纸白水纸浆回收及清水回用。

※各种重金属离子的去除。

※炼油废水、油污分离。

※制革废水杂质去除。

※印染废水色度及杂质的去除。

※各种生物处理、生物泥膜固液分离。

※污泥浓缩(处理量为设备能力的30%-50%)。



六、GF系列组合气浮技术参数表

表1

型号

处理量

(m3/h)

溶气水量

(m3/h)

主电机

(kw)

加气电机

(kw)

刮渣机

(kw)

总功率

(kw)

GF-1

0.5-1

0.3-0.5

0.55

0.55

0.18

1.28

GF-2

1-2

0.5-0.8

0.55

0.55

0.18

1.28

GF-3

2-3

1-1.5

1.1

0.55

0.37

2.02

GF-5

3-5

1.5-2

1.1

0.55

0.37

2.02

GF-10

5-10

3-4

1.5/5.5

0.75

0.37

2.62/6.62

GF-15

10-15

4-5

2.2/5.5

0.75

0.37

3.32/6.62

GF-20

15-20

5-7

2.2/5.5

0.75

0.37

3.32/6.62

GF-30

20-30

8-12

5.5

0.75

0.37

6.62

GF-40

30-40

10-15

5.5

0.75

0.37

6.62

GF-50

40-50

15-18

7.5

1.5

0.37

9.37

GF-60

50-60

18-20

7.5

1.5

0.37

9.37

GF-70

60-70

20-25

11

2.2

0.55

13.75

GF-80

70-80

25-30

11

2.2

0.55

13.75

GF-100

80-100

35-40

15

2.2

0.55

17.75

GF-150

120-150

40-50

15

2.2

0.55

17.75

GF-200

180-200

70-80

22

4

1.1

27.10

样本参数及图片仅供参考,工源公司保留持续改进的权利,所有参数以双方确认为准。

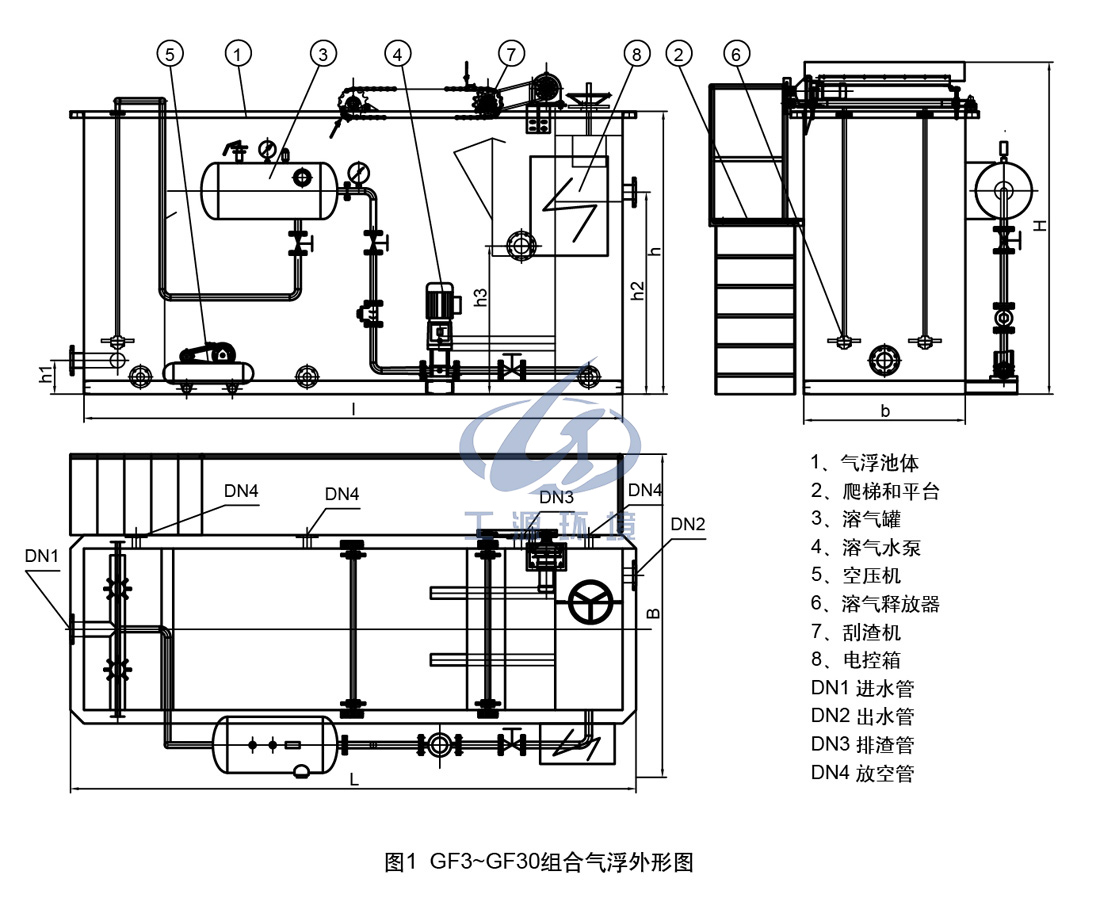

GF3-GF30组合气浮安装尺寸(mm)

型号

L

B

H

l

b

h

h1

h2

h3

DN1

DN2

DN3

DN4

GF1

1500

1000

1300

1400

550

1060

140

800

740

50

32

50

32

GF2

1960

1200

1600

1800

700

1300

210

1000

850

50

50

50

32

GF3

3000

2100

2300

2800

800

1900



250



1400

900

80

50

80

50

GF5

3200

2300

2300

3000

1000

80

80

80

50

GF10

4200

2500

2500

4000

1200

2100

1500

1100

100

100

100

80

GF15

4700

2800

4500

1500

300

125

100

GF20

4700

3100

4500

1800

150

125

GF30

5700

3400

5500

2000

200

150

样本参数及图片仅供参考,工源公司保留持续改进的权利。

根据不同的废水水质,有关设备外形尺寸,基础及管路布置等需要特殊设计,请访问工源网站或致电索取。

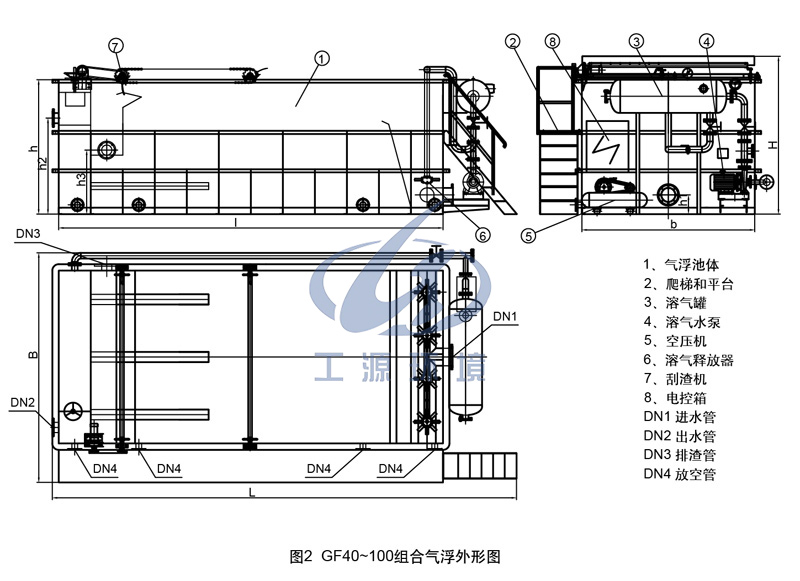

GF40-GF100组合气浮安装尺寸(mm)

型号

L

B

H

l

b

h

h1

h2

h3

DN1

DN2

DN3

DN4

GF40

7200

3300

2500

6000

2200

2100

300



1500

1000

200

150

150

80

GF50

7200

3800

6000

2700

250

200

GF60

8200

3900

7000

2800

250

200

GF70

9200

4100

8000

3000

250

200

GF80

10200

4400

9000

3200

350

300

250

GF100

10200

4800

9000

3600

1550

300

250

GF100以上型号设备需要特殊定制,具体参数请与工源公司联系。

样本参数及图片仅供参考,工源公司保留持续改进的权利。

根据不同的废水水质,有关设备外形尺寸,基础及管路布置等需要特殊设计,请访问工源网站或致电索取。
